485设备布线到底用那种方式比较好

时间:2019-03-21   阅读数:4590

1、RS485/422总线的标准布线方式为总线式结构,这是最理想的布线方式;在实际布线时能走标准的总线式布线方式就尽量走,因这布线方式对于RS485/422通讯效果最好。

2、现场施工中经常用到的一些布线方式:

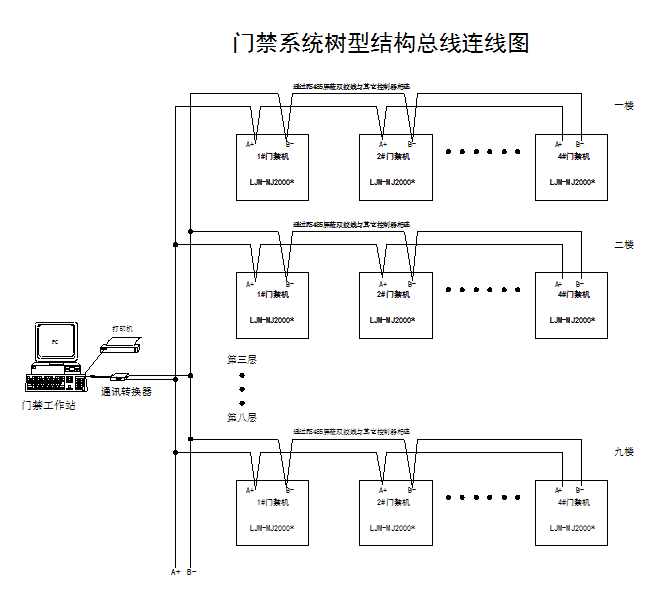

   a、“树型结构” 线方式,一般在高层大厦中用得很多:

   b、多总线复合型布线方式,一般在大型门禁系统中使用;因大型门禁系统的点数较多且分散,一般一条总线满足不了需求(受通讯距离与转换器带负载能力的限制),且在实际施工中有时按标准的总线式结构布线还不好走线,因此在大的小区或者大厦项目中经常采用多总线复合型方式布线:

3RS485/422总线中最忌讳的布线方式为星型结构布线方式,采用此种布线方式均会对RS485/422总线的通讯产生不好的影响,严重的会导致通讯不上,特别是在星型结构的分支多的情况下,经常通讯不上!(最忌讳使用方式)
